鋰硫電池(LSB)因其卓越的理論比容量(1675 mAh g?1)和能量密度(2600 Wh kg?1)已成為下一代儲能系統(tǒng)的主要候選者之一。盡管如此,它們的實際應用仍受到兩個基本挑戰(zhàn)的阻礙:多硫化鋰(LiPS)的溶解和遷移引起的臭名昭著的“穿梭效應",以及硫物質(zhì)固有的緩慢氧化還原動力學。這些問題共同導致不可逆的活性材料損失、鋰陽極鈍化和容量快速衰減,最終損害循環(huán)穩(wěn)定性。此前的研究人員致力于構建多層結(jié)構,并基于碳基材料創(chuàng)建物理或化學吸附位點,以提高硫的利用率并抑制LiPS的穿梭。然而,這些策略對LiPS的吸附能力有限,無法改善LiPS的反應動力學。應用催化劑提高LiPS的轉(zhuǎn)化率已成為抑制LiPS擴散和加速整體反應動力學的關鍵策略。過渡金屬作為路易斯酸位點,與LiPS具有很強的化學親和力,能夠有效捕獲可溶性硫物質(zhì)并防止LiPS的穿梭。盡管過渡金屬催化劑(例如單金屬、雙金屬合金和金屬化合物)改善了LiPSs的吸附和轉(zhuǎn)化,但其孤立的活性位點、有限的結(jié)構穩(wěn)定性、易失活和較弱的協(xié)同效應通常不適用于涉及具有不同反應物和中間體物質(zhì)的多個質(zhì)子/電子轉(zhuǎn)移過程的復雜反應。
針對上述問題,蘭州理工大學朱福良教授團隊聯(lián)合美國亞利桑那州立大學范昭陽教授,借助國儀量子掃描電鏡進行了深入研究。采用一步溶劑熱法成功將納米高熵合金催化劑負載到氮摻雜空心碳球上(FeCoNiCuMn-HEA@NHCS)。提出了HEA納米催化劑的選擇性多硫化物吸附和多電子催化相互作用的協(xié)同機制。精心設計的結(jié)構具有以下幾個優(yōu)點:1)在FeCoNiCuMn-HEA中使用非貴金屬可顯著降低材料成本。2)FeCoNiCuMn-HEA活性中心與NHCS基質(zhì)的物理約束的協(xié)同整合增強了LiPSs的吸附和隨后的催化轉(zhuǎn)化。3)Fe、Co和Mn的高活性d波段中心增強了LiPS的化學吸附,而Cu和Ni優(yōu)化了電荷分布,有效降低了LiPS轉(zhuǎn)化的反應能壘。明確定義的 Mn→Ni→Cu→S 定向電子轉(zhuǎn)移途徑能夠?qū)㈦娮泳_注入 S-S 反鍵軌道,從而促進可溶性 LiPS 的高效 S-S 鍵裂解和錨定。4)HEA獨特的表面電子結(jié)構賦予了選擇性吸附能力??扇苄訪iPSs的強錨定減輕了穿梭效應,而固態(tài)Li2S2/Li2S的適度釋放可防止催化位點失活,確保持續(xù)的催化活性。該工作揭示了非貴金屬高熵對LSBs的多電子協(xié)同催化機制,為高效、低成本催化劑的設計建立了新的范式,并為克服LSBs實現(xiàn)高穩(wěn)定性和高倍率能力的關鍵瓶頸提供了有前途的策略。該研究以題為“Non-precious metals high-entropy alloy multi-electron synergistic catalysis for lithium-sulfur batteries“的論文發(fā)表在《Chemical Engineering Journal》上。

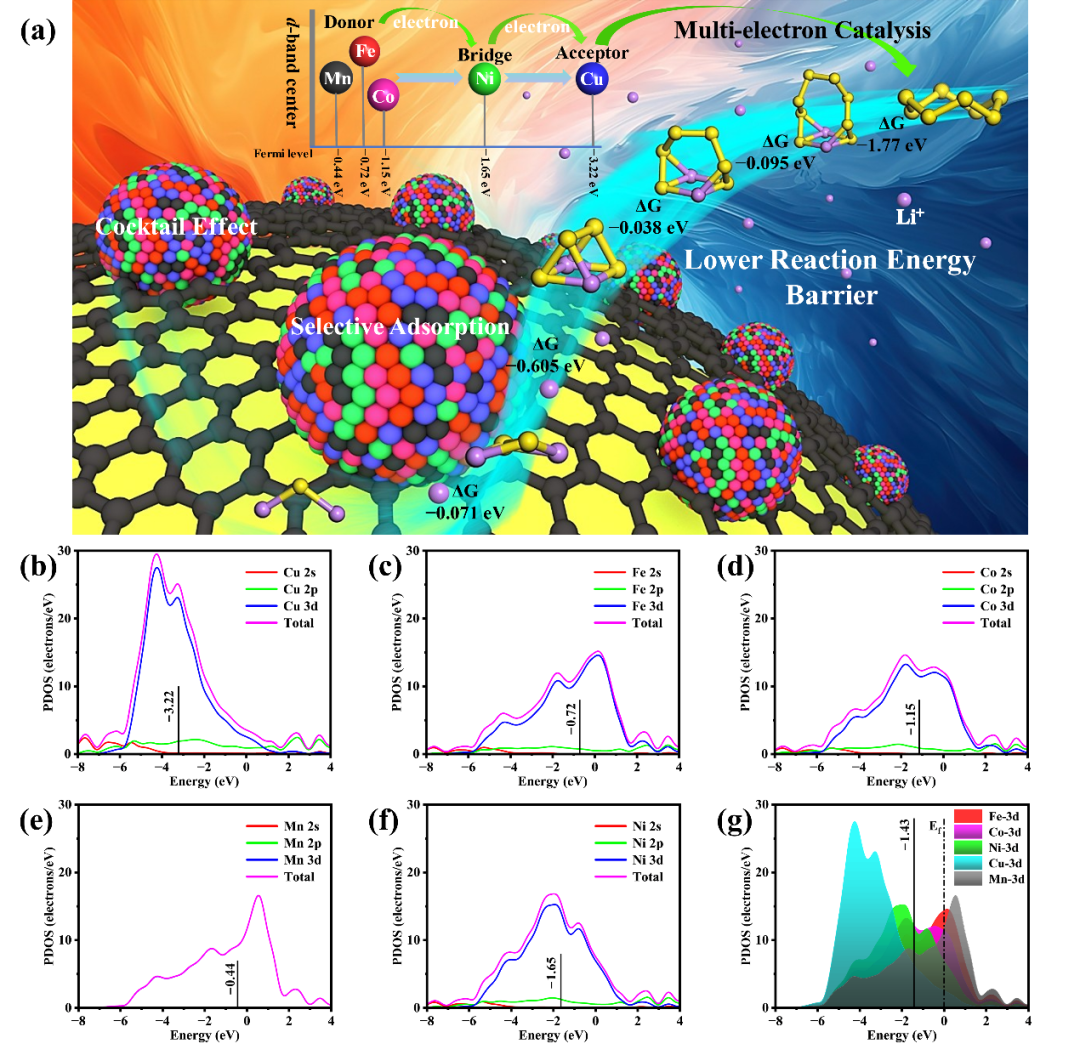

通過密度泛函理論(DFT)計算研究FeCoNiCuMn-HEA的電子結(jié)構,闡明其催化LiPS轉(zhuǎn)化的機理。通過分波態(tài)密度(PDOS)和d波段中心理論進一步分析了每種組成元素的個體貢獻以及整體協(xié)同催化行為。
多金屬組分的電子結(jié)構和晶格調(diào)制在合理設計高熵合金催化劑以優(yōu)化LiPSs的轉(zhuǎn)化動力學方面起著至關重要的作用。在這項工作中,選擇了具有梯度三維軌道能級的元素Cu、Fe、Co、Mn和Ni作為組成金屬元素。
多金屬元素之間的3d軌道雜化形成了連續(xù)的電子轉(zhuǎn)移網(wǎng)絡,這不僅增強了催化劑的結(jié)構穩(wěn)定性,而且能夠?qū)崿F(xiàn)跨多個活性位點的高效協(xié)同電子轉(zhuǎn)移,為LiPSs多步氧化還原轉(zhuǎn)化過程中的多位點活化提供了堅實的基礎。

圖1.高熵合金的作用機制及DFT計算

該團隊通過一步溶劑熱法成功將高熵合金納米催化劑負載到了氮摻雜空心碳球上,獲得了FeCoNiCuMn-HEA@NHCS復合材料??招那虻木薮罂涨怀洚斄蛩拗鞯耐瑫r,減緩了體積膨脹并增強的導電性;納米高熵合金加速多硫化鋰轉(zhuǎn)化并增強選擇性吸附。
通過SEM (CIQTEK Co., Ltd., SEM5000)、TEM、EDS等結(jié)構表征直接證實了FeCoNiCuMn-HEA@NHCS復合材料的成功制備。HEA納米顆粒的均勻分散、明顯的晶格畸變和原子尺度的多金屬分布構成了支撐多電子協(xié)同催化機制的關鍵微觀結(jié)構特征。這些屬性直接有助于抑制LiPSs穿梭效應并加速LSB固有的緩慢氧化還原動力學。

圖2.制備示意圖及結(jié)構表征

FeCoNiCuMn-HEA@NHCS復合材料的表征

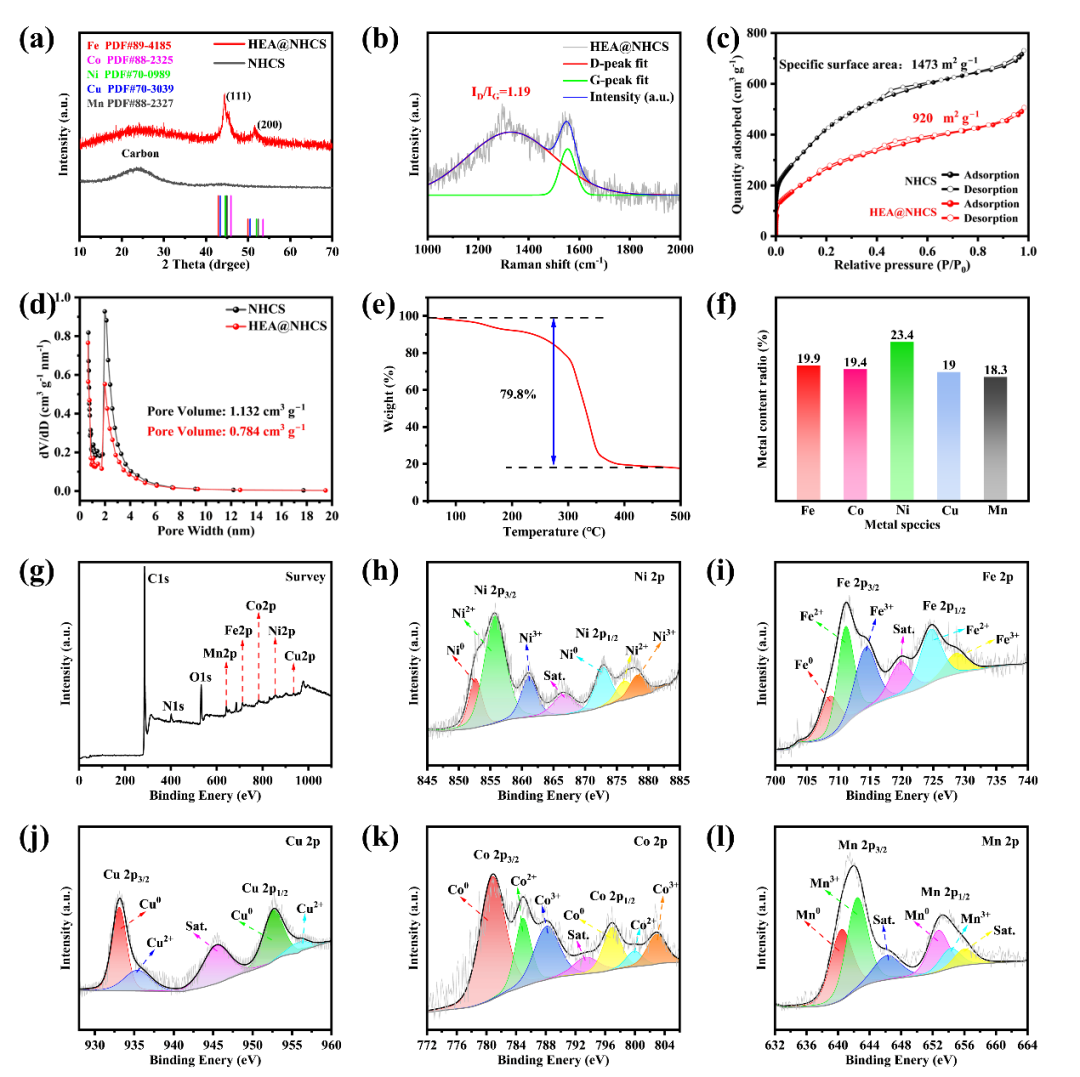

通過XRD證實了單相高熵合金固溶體的成功合成以及負載;拉曼光譜顯示高熵合金提高了碳基底的石墨化程度;BET測試證實了材料具有極大的比表面積和極小的空隙。通過TGA測試計算高熵合金催化劑的極低負載量。ICP測試表明了元素含量符合實驗預期及高熵合金定義。XPS測試表明有單質(zhì)金屬的存在驗證了高熵合金的成功制備,氧化態(tài)歸因于HEA納米顆粒的高表面能誘導的部分表面氧化,尤其是在暴露于空氣后。至關重要的是,這些表面氧化物質(zhì)不僅是被動的,而且在催化過程中發(fā)揮著積極和積極的作用。
研究表明,這種混合價表面與下面的金屬核心協(xié)同作用,形成一個有效的“吸附-轉(zhuǎn)化"界面:氧化物質(zhì)提供了吸附能的準連續(xù)分布,以有效地錨定多硫化物,而保留的金屬網(wǎng)絡確保了快速電子注入以實現(xiàn)高效轉(zhuǎn)化,共同支撐了FeCoNiCuMn-HEA對LiPSs轉(zhuǎn)化的協(xié)同催化活性。

圖3. HEA@NHCS的基本光譜學表征

FeCoNiCuMn-HEA@NHCS的電化學性能
電化學性能顯示,S/HEA@NHCS在0.5 C時的初始放電比容量高達1231.4 mAh g?1,在200個周期內(nèi)保持595.5 mAh g?1,而S/NHCS的初始比容量為755.9 mAh g?1,在200個周期內(nèi)保持235 mAh g?1。這種優(yōu)異的容量保持源于 FeCoNiCuMn-HEA 的多電子協(xié)同作用對 LiPSs 的高效吸附和催化轉(zhuǎn)化。 S/HEA@NHCS的電位間隙ΔE為167.1 mV,小于S/NHCS的電位隙ΔE(207.1 mV)。極化的減少進一步證實了 HEA 的協(xié)同催化作用增強了反應動力學并提高了電化學可逆性。
低壓至高壓平臺期的放電容量比(QL/QH)是硫化物轉(zhuǎn)化電催化活性的定量指標。S/HEA@NHCS陰極的QL/QH比值(2.43)明顯超過S/NHCS(2.01),表明其對LiPS的轉(zhuǎn)換效率極高。這些結(jié)果凸顯了HEA@NHCS復合材料出色的催化活性和最快的SRR動力學。 S/HEA@NHCS在0.1 C、0.2 C、0.5 C、1 C、2 C和5 C下的放電容量分別為1515.2、1228.5、922、798.8和480.9 mAh g?1,均顯著高于S/NHCS(1172.9、744.5、635.5、549.5和291.8 mAh g?1)。
充電/放電曲線和相應的ΔE顯示HEA@NHCS極化程度較低,表明多電子協(xié)同催化作用顯著增強了LiPS的轉(zhuǎn)化動力學。S/HEA@NHCS在2C下的初始容量高達1045.6 mAh g?1,并在2000個周期內(nèi)保持338.4 mAh g?1(每個周期衰減率為0.056%)。為了評估催化劑的實際潛力,系統(tǒng)地研究了高硫負載量(4.2 mg cm?2)和稀薄電解質(zhì)(E/S = 5 μL mg?1)下的循環(huán)性能。S/HEA@NHCS陰極在0.1 C時提供673.43 mAh g?1的初始放電容量,并在80次循環(huán)后保持其81.27%的容量。
值得注意的是,即使在 1 C 的高速率下,它在 200 次循環(huán)中仍保持 75.38% 的容量保持率,在與實際應用高度相關的條件下表現(xiàn)出卓越的穩(wěn)定性。
圖4. HEA@NHCS的基本電化學性能

FeCoNiCuMn-HEA@NHCS的動力學性能
采用多種技術闡明了HEA@NHCS對LiPS氧化還原反應的催化機制。通過CV、Tafel、EIS、GITT等動力學測試技術表明了FeCoNiCuMn-HEA@NHCS電極具有更小的極化和更快的Li+和電子傳輸,這都歸因于FeCoNiCuMn-HEA的多個活性位點的協(xié)同作用,通過優(yōu)化LiPS的吸附構象和促進多步電子轉(zhuǎn)移,顯著加速了液固(LiPSs→Li2S2/Li2S)的轉(zhuǎn)化過程。

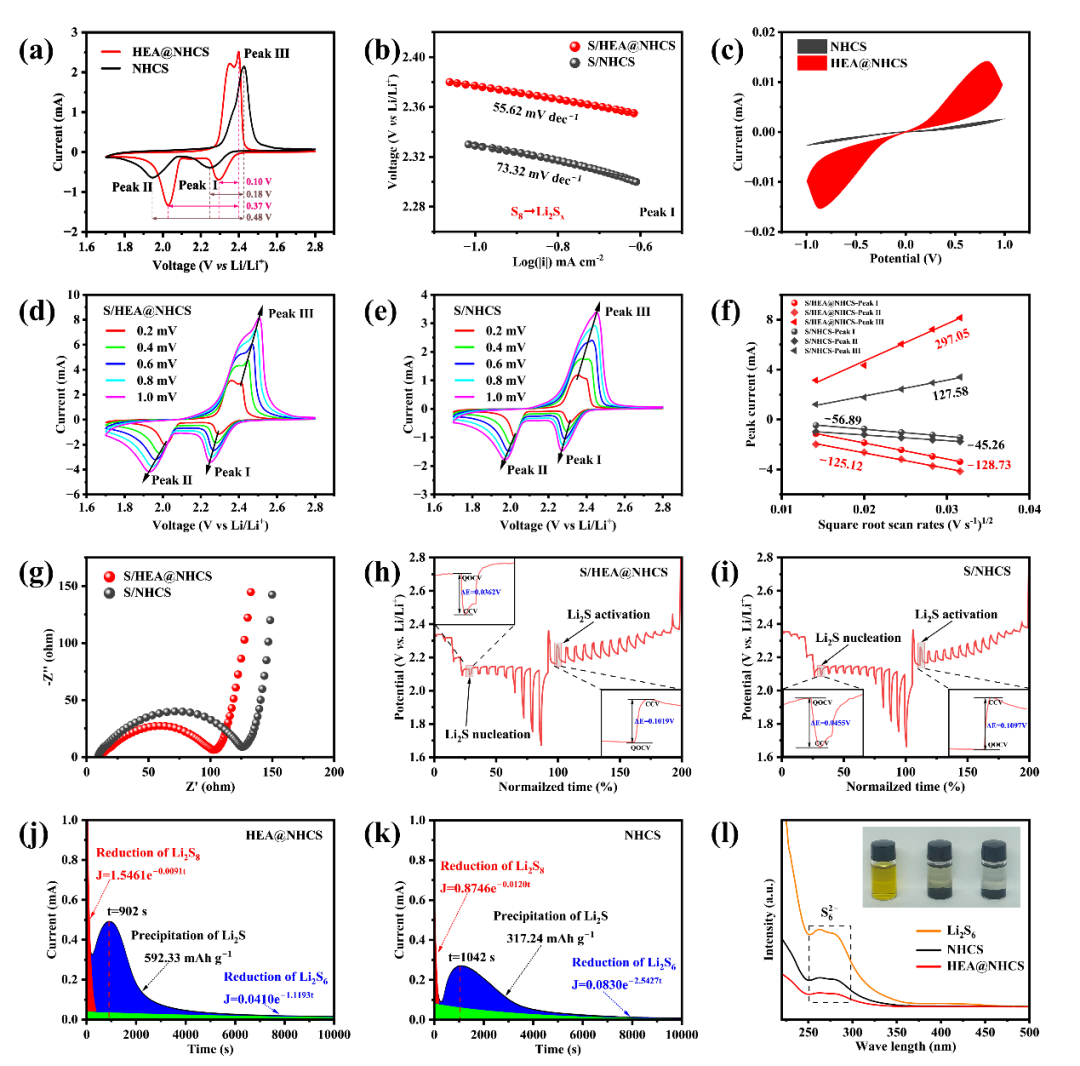

為了探究FeCoNiCuMn-HEA促進LiPSs轉(zhuǎn)化的催化功效,采用計時安培法監(jiān)測Li2S成核和溶解的動力學。結(jié)果證實,HEA@NHCS顯著加速了LiPSs的轉(zhuǎn)化,并大大提高了氧化還原可逆性。通過視覺吸附試驗評估NHCS和HEA@NHCS錨定LiPS的能力。與HEA@NHCS接觸后觀察到Li2S6溶液的明顯脫色,與NHCS處理的溶液和原始溶液相比,其顏色明顯較淺。紫外-可見光譜顯示,HEA@NHCS導致Li2S6吸收強度顯著降低,進一步證實了HEA@NHCS的協(xié)同吸附作用。

圖5. HEA@NHCS的動力學測試

該團隊通過DFT計算進一步了解高熵合金的吸附行為和催化機制。吸附能計算結(jié)果表明,可溶性LiPS被FeCoNiCuMn-HEA催化劑有效錨定和催化,而固體Li2S2/Li2S產(chǎn)物被釋放,防止其過度積累。這種選擇性相互作用減輕了催化劑表面鈍化,并保持了FeCoNiCuMn-HEA的長期催化活性。與NHCS相比,F(xiàn)eCoNiCuMn-HEA上逐步S8→Li2S轉(zhuǎn)化的Gibbs自由能壘明顯較低。特別是,液-固(Li2S4→Li2S2)和固-固(Li2S2→Li2S)轉(zhuǎn)化的能壘顯著降低,證實了HEA的協(xié)同催化有效地降低了LiPSs轉(zhuǎn)化的動力學勢壘,有利于氧化還原動力學的改善。
該團隊結(jié)合差分電荷密度圖和Mulliken電荷分析進一步闡明了定向電子轉(zhuǎn)移途徑:Mn(作為電子供體)→Cu(作為電子轉(zhuǎn)移樞紐)→S(其中電子被注入S-S反鍵軌道)。這種定向電荷流不僅加強了可溶性LiPS的化學吸附,而且促進了S-S鍵的裂解,從而抑制了穿梭效應,加速了電子水平的轉(zhuǎn)換動力學。這些計算清楚地表明,高痆催化劑通過其多電子協(xié)同效應,在可溶性LiPS的選擇性吸附和固態(tài)產(chǎn)物的及時釋放之間建立了動態(tài)平衡。這一見解為優(yōu)化高性能LSB的界面設計提供了一種新的策略。

圖6. HEA@NHSC的DFT計算
這項工作系統(tǒng)地闡明了高熵合金的多電子協(xié)同催化機制在解決LSBs的穿梭效應和動力學延遲中的核心作用。通過定制梯度 d 波段中心(Mn:-0.44 eV → Cu:-3.22 eV)并將它們的 3d 軌道雜化,F(xiàn)eCoNiCuMn-HEA 形成了一個高速電子轉(zhuǎn)移網(wǎng)絡。在這個網(wǎng)絡中,Mn→Ni→Cu→S 途徑將電子直接注入 S-S 反鍵軌道,從而顯著降低 LiPS 轉(zhuǎn)換障礙。同時,該催化劑平衡了可溶性LiPS的強吸附與固體Li2S2/Li2S的輕松解吸,消除了傳統(tǒng)催化劑的活性-穩(wěn)定性權衡。高熵效應(13.349 J mol?1 K?1)促進單相固溶體的形成,而N摻雜的空心碳球增強了電子電導率和Li+擴散。這些發(fā)現(xiàn)為使用多電子、高熵催化劑構建高能、長壽命鋰硫電池提供了理論見解和實驗驗證。因此,組裝的電池在0.5 C下提供1231.4 mAh g?1,在2 C下循環(huán)2000次后仍保持338.4 mAh g?1,相當于每個周期0.056%的超低容量衰落率。值得注意的是,即使在高硫負載量(4.2 mg cm?2)和稀薄電解質(zhì)(E/S比=5 μL mg?1)的苛刻條件下,陰極在1 C下200次循環(huán)中仍能保持75.38%的容量保持率,進一步證明了所設計催化劑的實際可行性。這項工作為在高能、長壽命鋰硫電池中使用多電子、高熵催化劑提供了理論見解和實驗驗證。
如您有采購需求
歡迎聯(lián)系我們!

關注我,了解更多行業(yè)資訊
